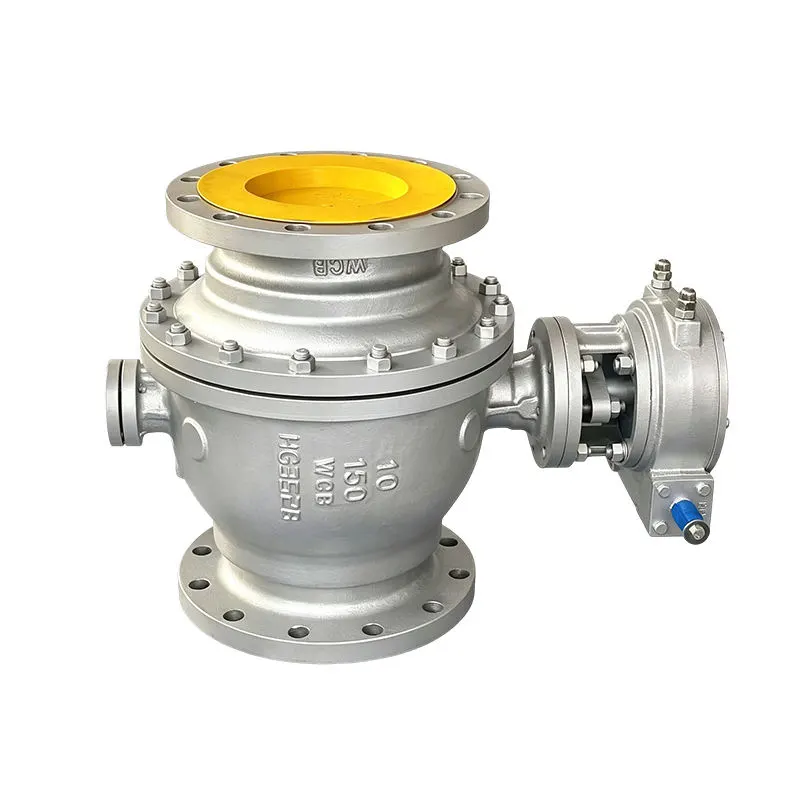

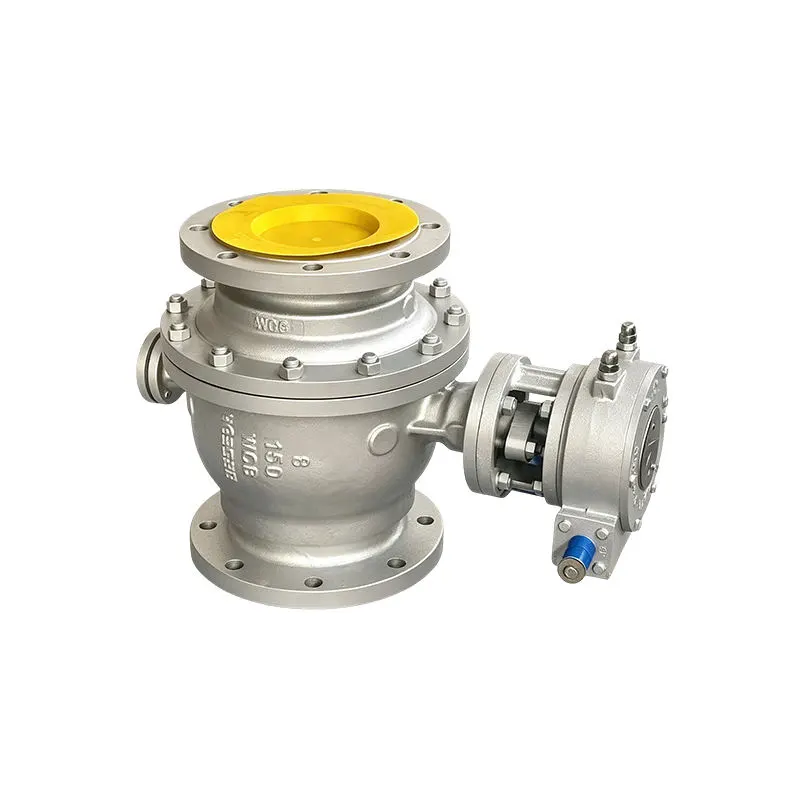

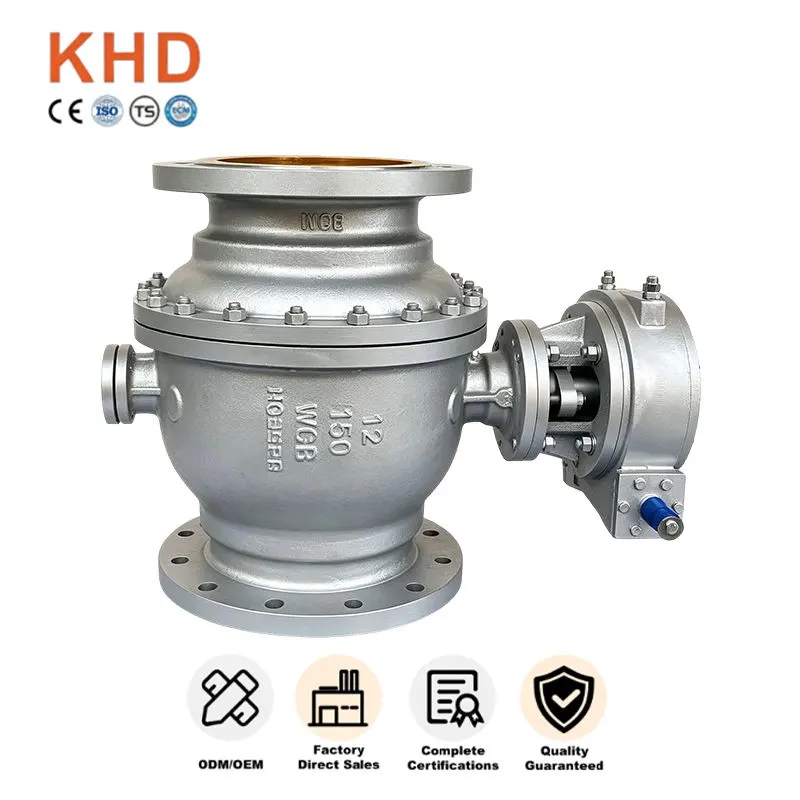

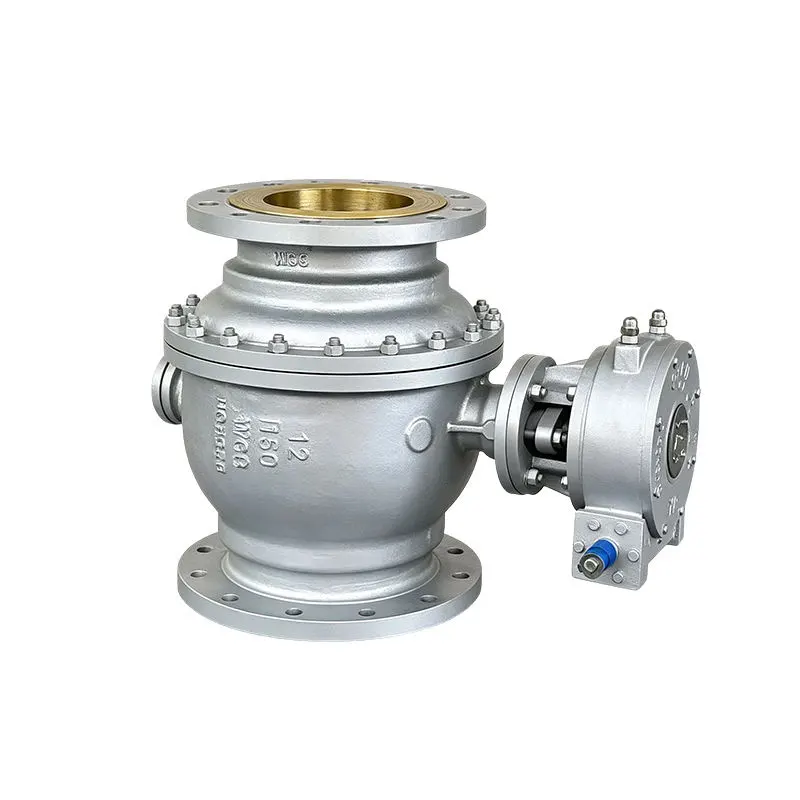

WCB Carbon Steel ფიქსირებული ბურთიანი სარქველი

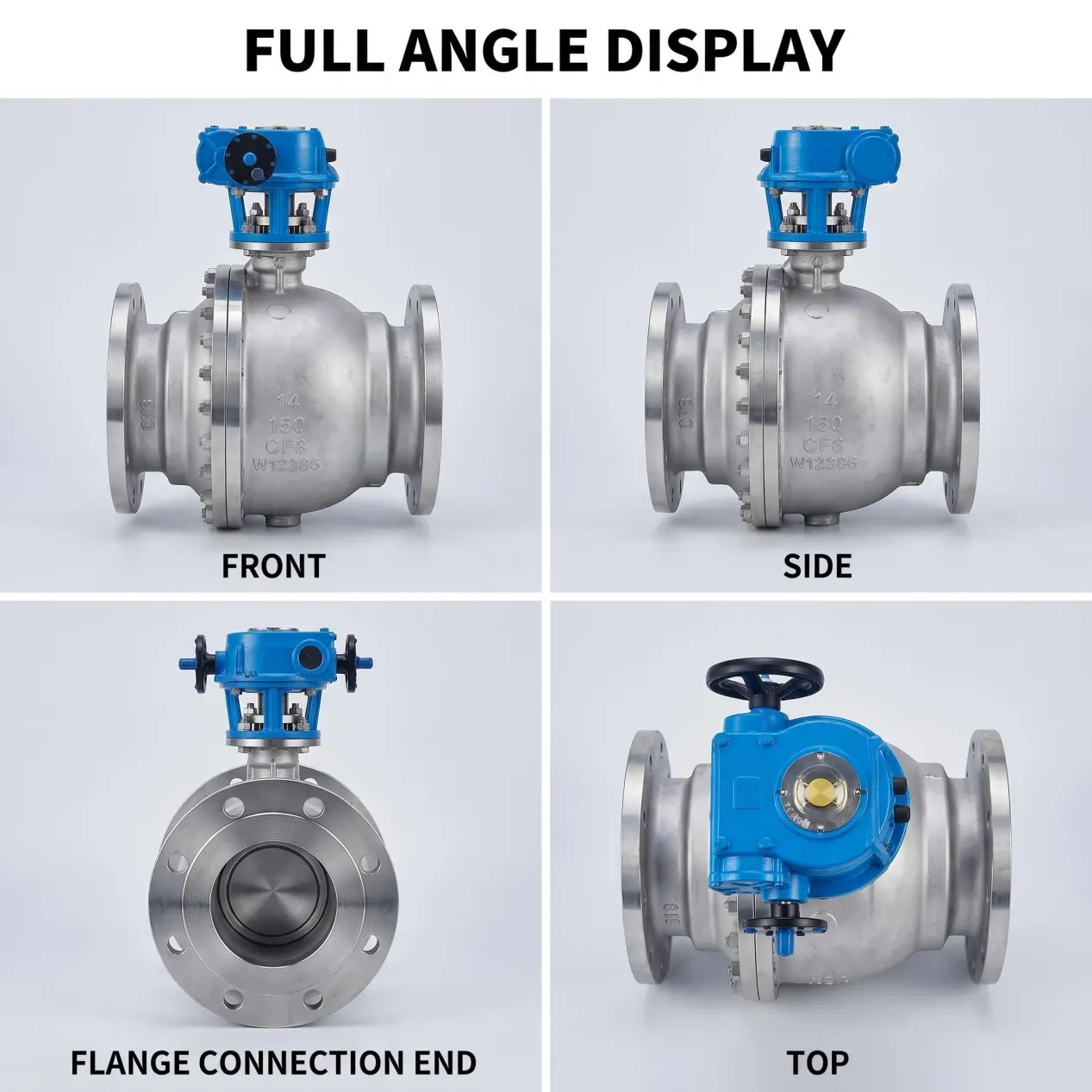

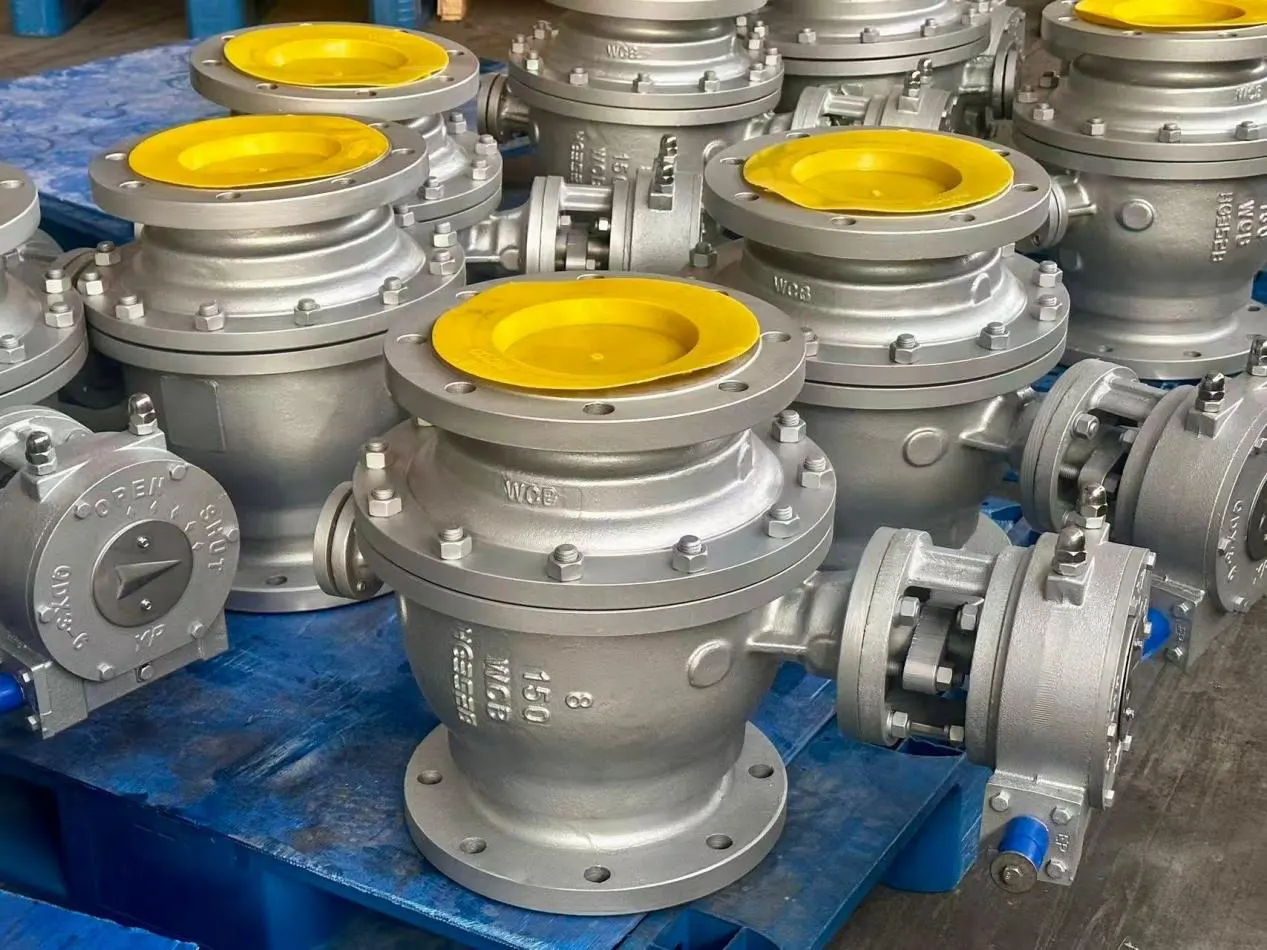

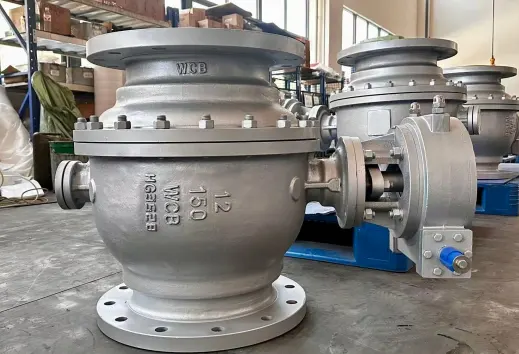

WCB Carbon Steel Fixed Ball Valve  არის მძიმე საწარმოო სარქველი, რომელიც აშენებულია მილსადენის იზოლაციისთვის და ნაკადის კონტროლისთვის, დამზადებულია Huadu Valve Group-ის მიერ. იგი იღებს საყრდენზე ფიქსირებული ბურთის დიზაინს და A216 WCB ნახშირბადოვანი ფოლადის მასალას, რომელიც კარგად არის შესაფერისი მაღალი წნევის მილსადენის კრიტიკული სამუშაო პირობებისთვის.

ეს სამრეწველო სარქველი საიმედოდ მუშაობს უწყვეტი მაღალი წნევის და ხანგრძლივი ციკლის მუშაობის პირობებში, ფართოდ შერჩეული პროექტებისთვის, სადაც დალუქვის უსაფრთხოება და ხანგრძლივი მომსახურების ვადა ძირითადი მოთხოვნებია.

ნედლეული და სტრუქტურული უპირატესობები

პრემიუმ A216 WCB ნახშირბადოვანი ფოლადის კორპუსი

WCB Carbon Steel ფიქსირებული ბურთიანი სარქველი ჩამოსხმული A216 WCB ნახშირბადოვანი ფოლადისაგან, რაც ამ ძირითად უპირატესობებს მოაქვს:

- მაღალი მექანიკური სიმტკიცე და შესანიშნავი ზემოქმედების წინააღმდეგობა

-კარგი ტემპერატურული ადაპტაცია წნევის მომატებისა და წყლის ჩაქუჩის მიმართ

-კედლის საკმარისი სისქე მაღალი წნევის კლასის მომსახურებისთვის

- ხისტი ჩამოსხმის შემოწმება შიდა და ზედაპირული დეფექტების აღმოსაფხვრელად

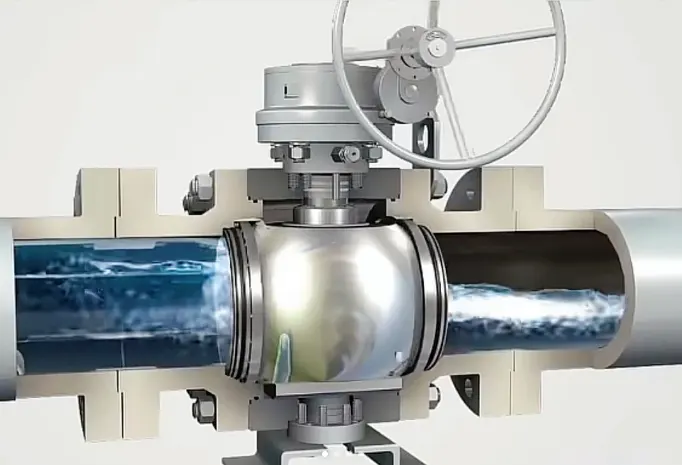

Trunnion დამონტაჟებული ფიქსირებული ბურთის სტრუქტურა

ჩვეულებრივი მცურავი ბურთიანი სარქველებისგან განსხვავებით, ჩვენი ფიქსირებული ბურთულიანი დიზაინი მილსადენის წნევის დატვირთვის უმეტესობას გადააქვს ზედა და ქვედა საყრდენი ლილვებზე. ბურთი რჩება პოზიციაში ჩაკეტილი, ამიტომ სარქვლის სავარძლები ატარებენ მხოლოდ მინიმალურ კონტაქტურ ძალას. ეს მნიშვნელოვნად ამცირებს სავარძლის აბრაზიას მდგრადი მაღალი წნევის პირობებშიც კი ხშირი ღია-დახურვის ციკლებით. სტაბილური ორმხრივი დალუქვა ხელს უშლის გაჟონვას წნევის მიმართულების მიუხედავად, აუმჯობესებს სისტემის უსაფრთხოებას კრიტიკული პროცესის მარყუჟებისთვის.

ოპტიმიზებული დალუქვა და უსაფრთხო კონსტრუქცია

ზამბარით დატვირთული მცურავი სავარძელი აღჭურვილია ამ WCB ნახშირბადოვანი ფოლადის ფიქსირებული ბურთიანი სარქველისთვის. ჩამონტაჟებული ზამბარები ანაზღაურებს მცირე ცვეთას ათასობით ოპერაციის შემდეგ მჭიდრო გამორთვის მუშაობის შესანარჩუნებლად. აფეთქების საწინააღმდეგო ღერო ემსახურება როგორც სტანდარტული უსაფრთხოების ფუნქციას უეცარი წნევის მწვერვალებისგან. მრავალშრიანი გრაფიტის შეფუთვა მინიმუმამდე აქცევს გარე ემისიებს ღეროს ღეროების გარშემო. ყველა დალუქვის კომპონენტი სპეციალურად ემთხვევა მაღალი წნევის, საშუალო ტემპერატურული სამუშაო მედიისთვის ზოგადი სათადარიგო ნაწილების ნაცვლად.

ძირითადი ატრიბუტები

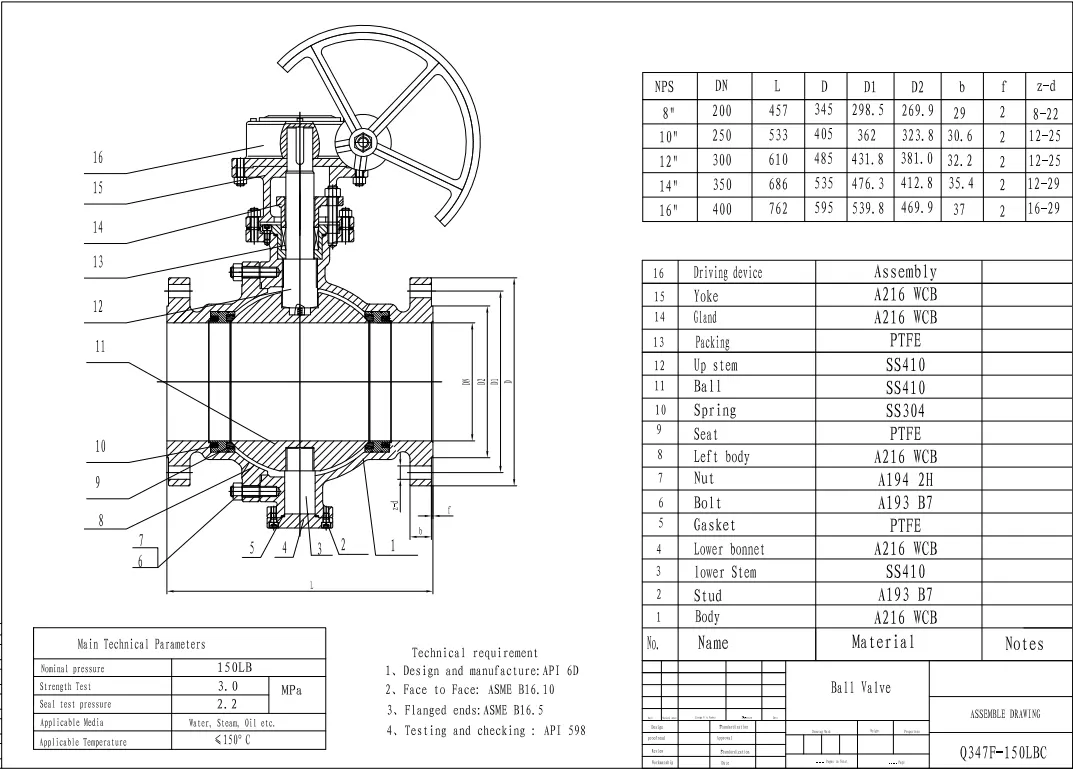

ტექნიკური მახასიათებლები

სტანდარტული პარამეტრები

ზომა: DN50-DN1200

წნევის რეიტინგი: Class150-Class2500

მასალა: A216 WCB ნახშირბადოვანი ფოლადი

სტრუქტურა: საყრდენზე დამონტაჟებული ფიქსირებული ბურთულიანი სარქველი

ტემპერატურის დიაპაზონი: -29℃ ~ 425℃

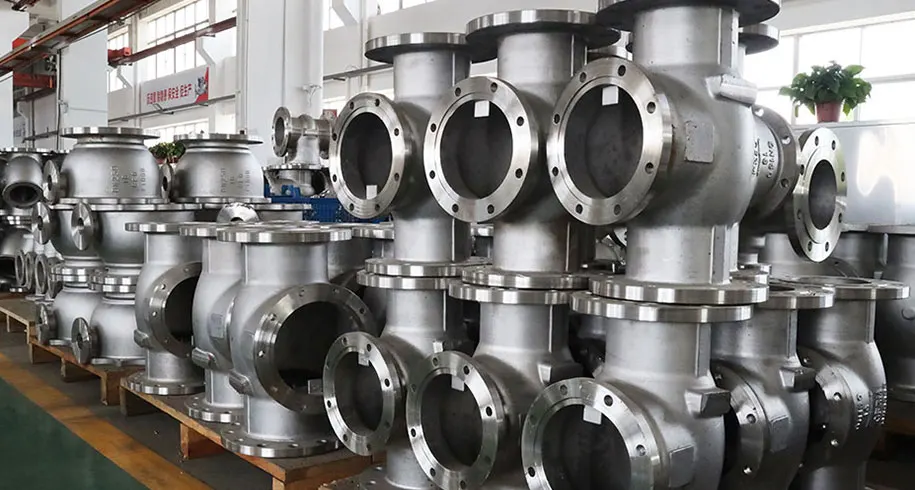

წარმოების პროცესი

WCB Carbon Steel Fixed Ball Valve გადის:

- კვალიფიციური A216 WCB ჩამოსხმის წარმოება

- თერმული დამუშავება სტაბილური მატერიალური თვისებისთვის

- CNC ზუსტი დამუშავება ზედაპირების დალუქვისთვის

- შეკრება შესატყვისი დალუქვისა და ამძრავის კომპონენტებით

შესრულების მახასიათებლები

- დაბალი აცვიათ სამაგრის სტრუქტურა ველოსიპედის ხშირი სერვისისთვის

- საიმედო ორმხრივი მჭიდრო გამორთვა

- სავარძლების უკმარისობის დაბალი მაჩვენებელი მილსადენის უწყვეტი მაღალი წნევის პირობებში

- თავსებადია მრავალი ამძრავის ვარიანტთან: მექანიკური მექანიზმი, პნევმატური, ელექტრო

- შექმნილია სრული გახსნის/სრული -დახურვის იზოლაციის სერვისისთვის

განაცხადის სფეროები

ნავთობისა და გაზის მრეწველობა

WCB Carbon Steel Fixed Ball Valve ფართოდ გამოიყენება:

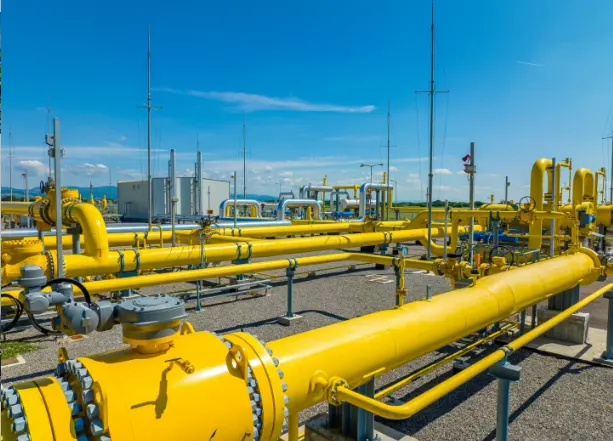

- ბუნებრივი აირის გადამცემი მაგისტრალური მილსადენები

- ნავთობგადამამუშავებელი საწარმოო ხაზები

- ნედლი ნავთობის გადაცემის ობიექტები

- ბენზინგასამართი სადგურის მილსადენის სისტემები

ნავთობქიმიური მრეწველობა

- მაღალი წნევის პეტროქიმიური პროცესის მარყუჟები

- საპროცესო ერთეულის მთავარი საიზოლაციო მილსადენები

- საშუალო ტემპერატურის არაკოროზიული და მსუბუქი კოროზიული სითხის სქემები

ენერგეტიკის ინდუსტრია

- ელექტროსადგურის მთავარი პროცესის მილსადენი

- მძიმე სამრეწველო ქარხნების მარყუჟის სისტემები

ზოგადი სამრეწველო პროექტები

- ახალი აშენებული EPC პროექტის მილსადენის პაკეტები

- არსებული მილსადენის სარემონტო და გადაკეთების სამუშაოები

- სამრეწველო ობიექტები რთული ტექნიკური წვდომით და უსაფრთხოების მაღალი მოთხოვნებით

ხარისხის კონტროლი და პროექტების შესყიდვების მხარდაჭერა

როგორც სარქვლის სერტიფიცირებული მწარმოებელი ISO, CE და API სერთიფიკატებით, ყოველი WCB Carbon Steel Fixed Ball Valve გადის სრულ ქარხნულ ტესტებს გადაზიდვამდე, მათ შორის ჰიდროსტატიკური გარსის ტესტის, სავარძლების დალუქვის ტესტის და განზომილების შემოწმებას. სრული პროექტის ტესტირება ხორციელდება მძიმე დიდი ზომის სარქველებისთვის სინჯის შემოწმების გარეშე. ნედლეულის გადამოწმება, ჩამოსხმის შემოწმება, შეკრების ზედამხედველობა და სარქვლის დასრულებული ტესტირება გადის მთელი წარმოების სამუშაო პროცესზე. მასალის გამოცდის სერთიფიკატები და ინსპექტირების ანგარიშები შეიძლება წარმოდგენილი იყოს ტენდერის წარდგენისა და ადგილზე მიღებისთვის.

მოქნილი კონფიგურაციის ვარიანტები ხელმისაწვდომია ადგილზე სამუშაო პირობების მიხედვით, რომელიც მოიცავს სხვადასხვა წნევის ხარისხს, დალუქვის მასალების კომბინაციებს და მუშაობის მრავალ რეჟიმს. მოქნილი MOQ მხარს უჭერს ნიმუშების ტესტირებას, მცირე პარტიული მარაგის მიწოდებას და დიდი მოცულობის პროექტის შეკვეთებს. Huadu Valve Group-ის WCB ფიქსირებული ბურთიანი სარქველები ექსპორტირებულია გლობალურად და იღებს განმეორებით შეკვეთებს მსოფლიო ინდუსტრიული კლიენტებისგან.

როგორ არის აგებული სავარძლისა და ღეროს დალუქვა რეალური საიტის გამძლეობისთვის?

ჩვენ ვიყენებთ გაზაფხულზე დატვირთული მცურავი სავარძლის დიზაინს ამ ფიქსირებული ბურთულიანი სარქველისთვის. შიდა ზამბარები ინარჩუნებენ სავარძელს ბურთის ზედაპირზე დაჭერით. როდესაც მცირე ცვეთა ხდება ათასობით ოპერაციის შემდეგ, ზამბარებს შეუძლიათ მცირე ხარვეზების კომპენსირება, დროთა განმავლობაში შეინარჩუნონ კარგი დალუქვის შესრულება. ღეროს საწინააღმდეგო სტრუქტურა ჩაშენებულია, როგორც უსაფრთხოების სტანდარტული ფუნქცია. მილსადენის მოულოდნელი წნევის მწვერვალების დროს ის ხელს უშლის ღეროს ამოფრქვევას. მრავალშრიანი გრაფიტის შეფუთვა დამონტაჟებულია ღეროს დალუქვისთვის, ღეროს უფსკრულის ირგვლივ მყოფი მცირე გამონაბოლქვის შესაჩერებლად. ეს დალუქვის ნაწილები არ არის ზოგადი იაფი სათადარიგო ნაწილები; ისინი შერჩეულია მაღალი წნევის და საშუალო ტემპერატურის სამუშაო პირობებზე.
