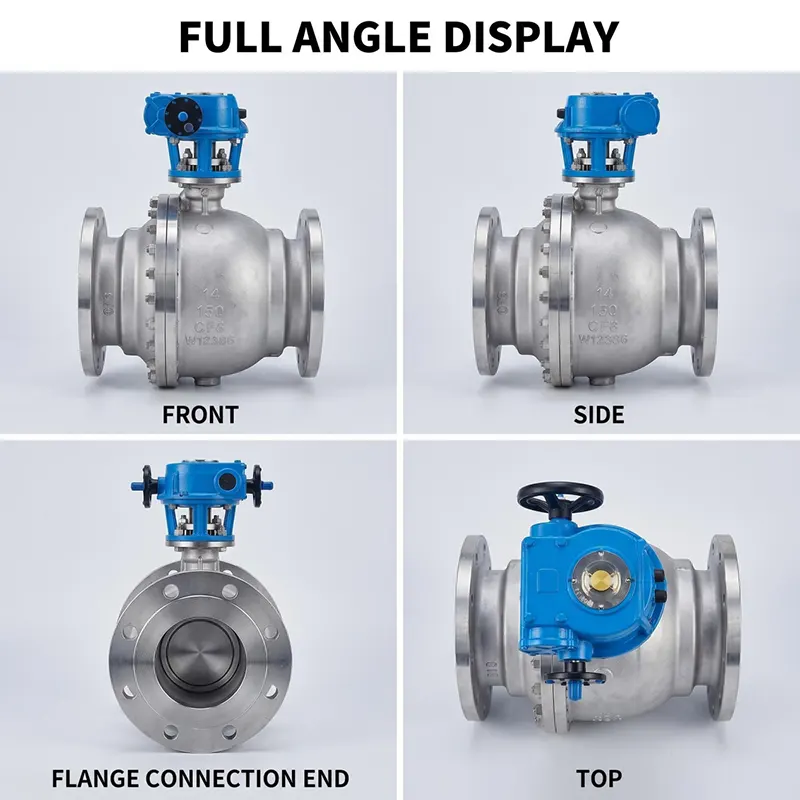

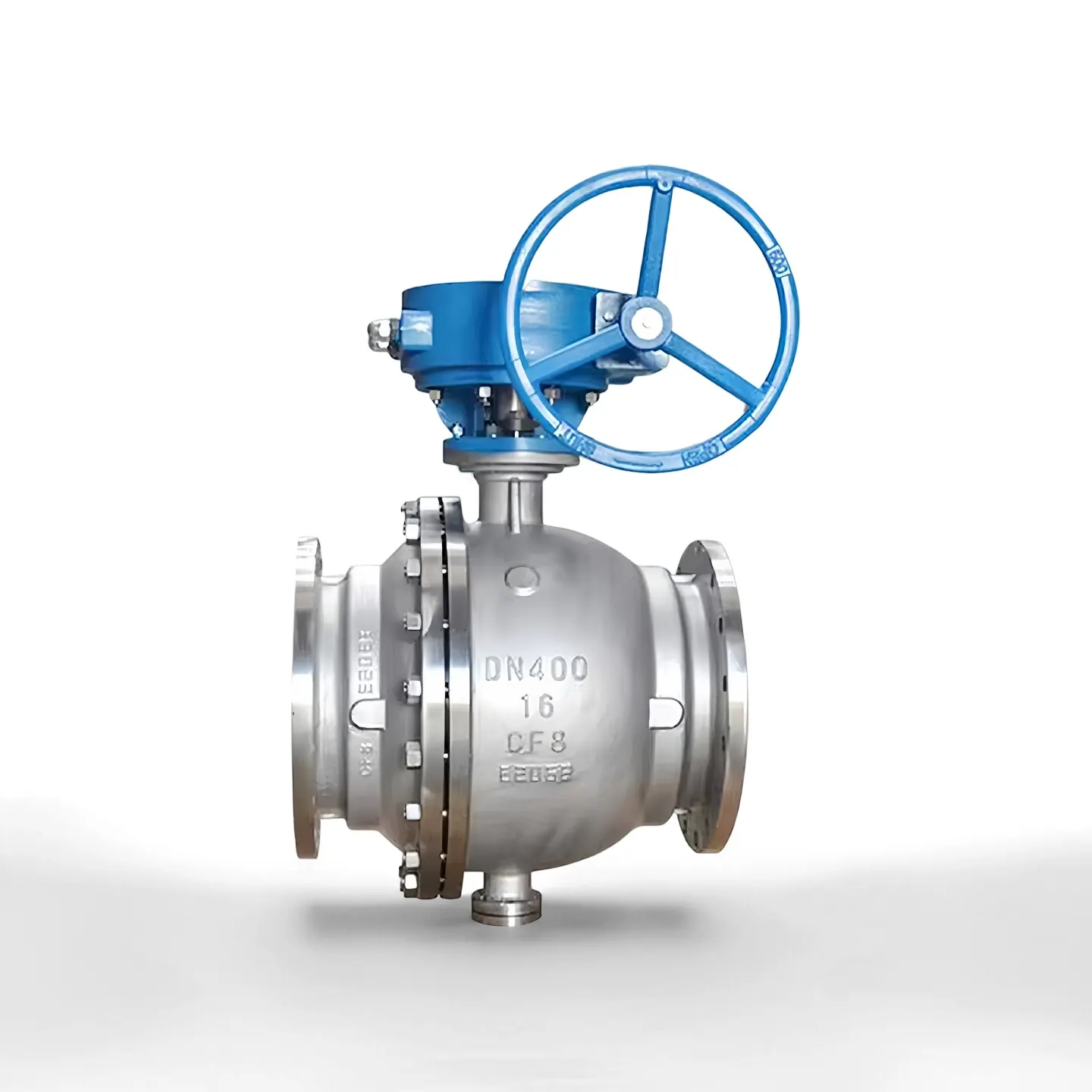

უჟანგავი ფოლადის ფიქსირებული ბურთი სარქველი ყალბი Flanged ბურთი სარქველი

პროდუქტის მახასიათებლები

- Trunnion-ზე დამონტაჟებული ფიქსირებული ბურთის სტრუქტურა, შესაფერისი დიდი ხვრელისა და მაღალი წნევის სამუშაო პირობებისთვის.

- ყალბი სარქვლის კორპუსი მკვრივი მასალით, მაღალი მექანიკური სიძლიერით და კარგი ანტიკოროზიული მაჩვენებლით.

- სრული პორტის დიზაინი, მცირე ნაკადის წინააღმდეგობა, დიდი ნაკადის სიმძლავრე, მოსახერხებელია მილსადენის გაწმენდისთვის.

- ზამბარით დატვირთული მცურავი სავარძელი ახორციელებს ორმხრივ მჭიდრო გამორთვას, გაჟონვის დაბალ სიჩქარეს.

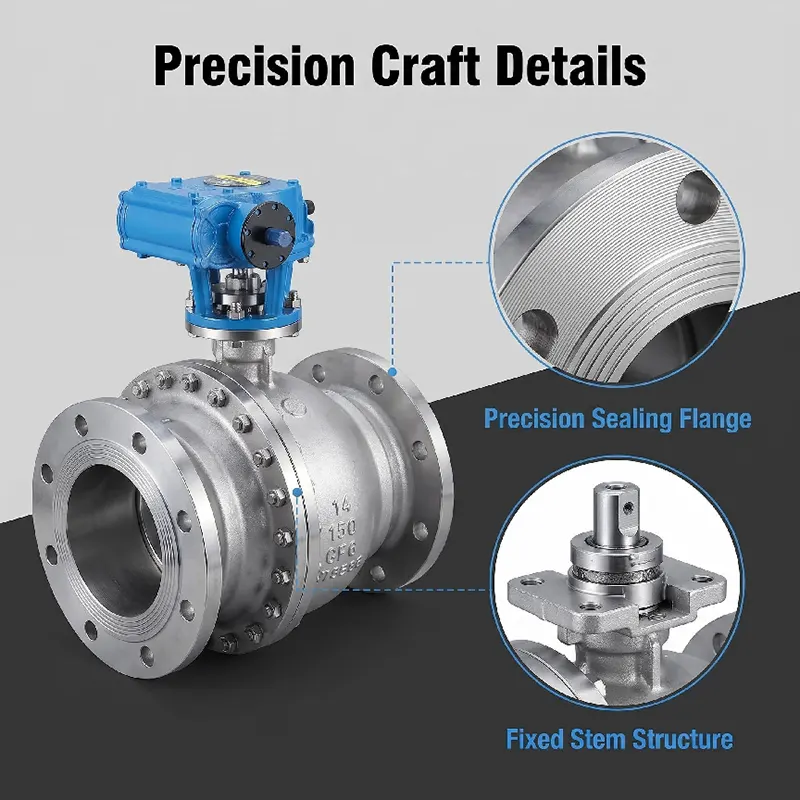

- ღეროს საწინააღმდეგო დიზაინი, აგებულია ანტისტატიკური და ხანძარსაწინააღმდეგო სტრუქტურაში, რომელიც შეესაბამება API 607-ს.

- თვითგანმუხტვის სავარძელი არანორმალური ღრუს ზეწოლისთვის მუშაობის უსაფრთხოების გასაუმჯობესებლად.

- დაბალი ოპერაციული ბრუნვა, მხარს უჭერს ხშირ გახსნა-დახურვის ციკლებს გრძელვადიანი სტაბილური მომსახურებისთვის.

ძირითადი ატრიბუტები

პროდუქტის სტრუქტურა

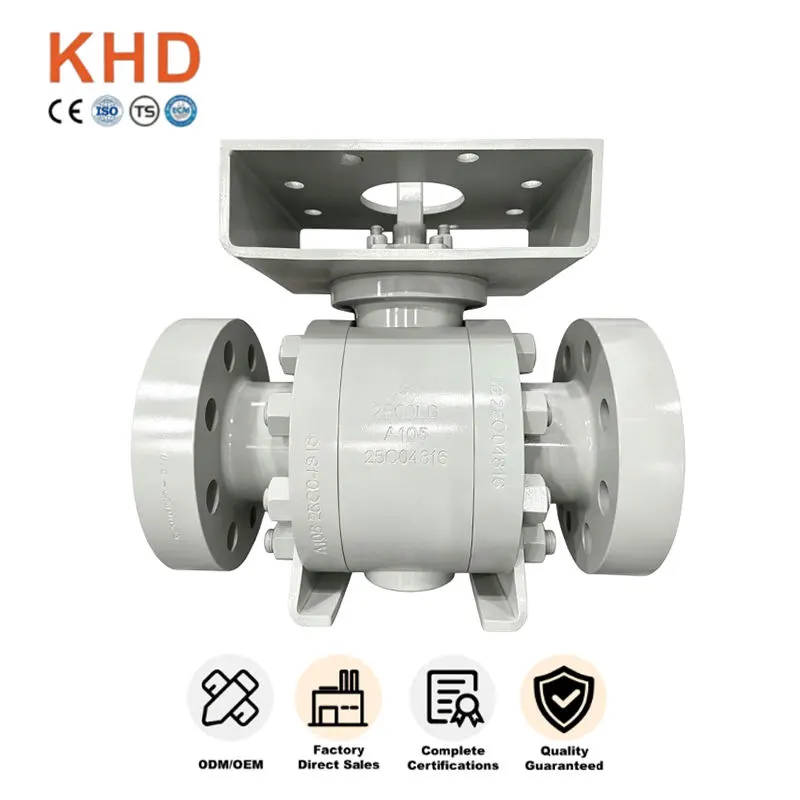

ეს არის უჟანგავი ფოლადის ფიქსირებული ბურთიანი სარქველის ყალბი ფლანგირებული ბურთის სარქველი. ბურთი სავარძლის ძალით ცურვის ნაცვლად ეყრდნობა ზედა და ქვედა საყრდენების ლილვებს. ძირითადი კომპონენტები მოიცავს ყალბი სარქვლის კორპუსს, კაპოტს, ფიქსირებულ ბურთულას, ზედა და ქვედა სამაგრის ლილვებს, ზამბარით წინასწარ დატენულ მცურავ სავარძლებს, ამოფრქვევის საწინააღმდეგო ღეროს, ფლანგების შეერთების ბოლოებს და ISO 5211 ზედა სამონტაჟო საყრდენს ამძრავებისთვის. ორმაგი ბლოკირების და სისხლდენის ფუნქციის უზრუნველყოფა შესაძლებელია მოთხოვნის შემთხვევაში. ფლანგების სახის ვარიანტები: RF, RTJ.

- სარქვლის კორპუსი / კაპოტი: ყალბი უჟანგავი ფოლადი A182 F304 / A182 F316L

- ბურთი: ყალბი უჟანგავი ფოლადი, მყარი ქრომირებული მოოქროვილი ან Stellite მყარი სახე

- ღერო: A182 F316 უჟანგავი ფოლადი

- სავარძლის ბეჭედი: PTFE / RPTFE რბილი დალუქვისთვის; Stellite 6 მყარი შენადნობი ლითონის მყარი დალუქვისთვის

- შუასადებები და O რგოლი: FKM, PTFE, მორგებულია სხვადასხვა ტემპერატურის მედიისთვის

- ჭანჭიკები: B8 / B8M უჟანგავი ფოლადის ჭანჭიკები

წნევის და ტემპერატურის დიაპაზონი

-წნევის კლასი: PN16-PN100, Class150-Class2500

- სამუშაო ტემპერატურა:

•რბილი დალუქვის ვერსია: -29℃ ~ +200℃

•მეტალის მყარი დალუქვის ვერსია: -29℃ ~ +425℃

ტესტის სტანდარტი: API 598, ჭურვის ტესტი 1.5-ჯერ შეფასებული წნევა; სავარძლის ტესტი 1.1-ჯერ შეფასებული წნევა

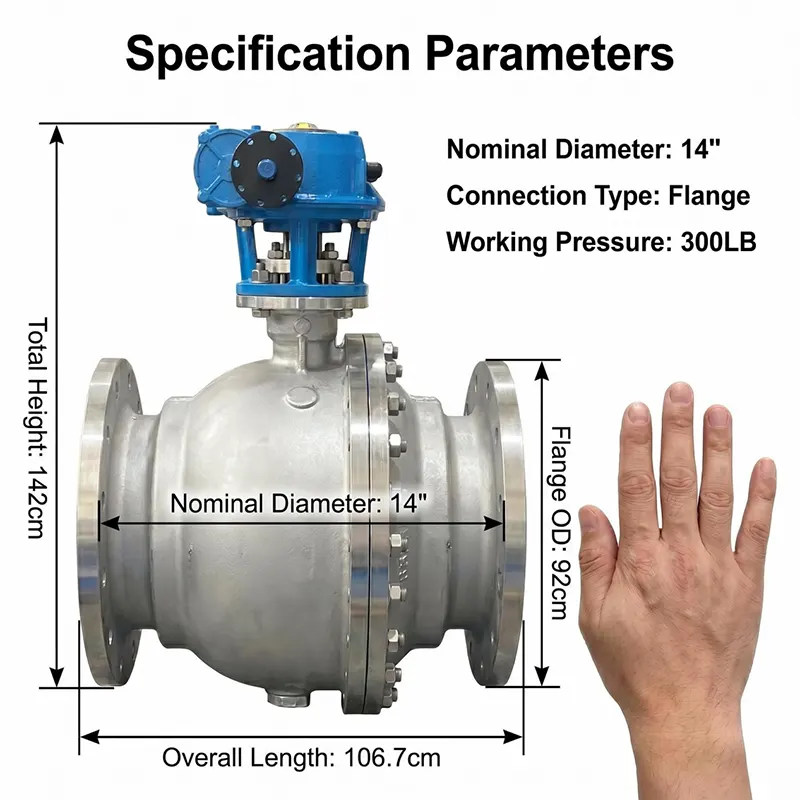

- ზომის დიაპაზონი: DN50-DN600 (NPS2"-NPS24")

ოპერაციის ტიპები

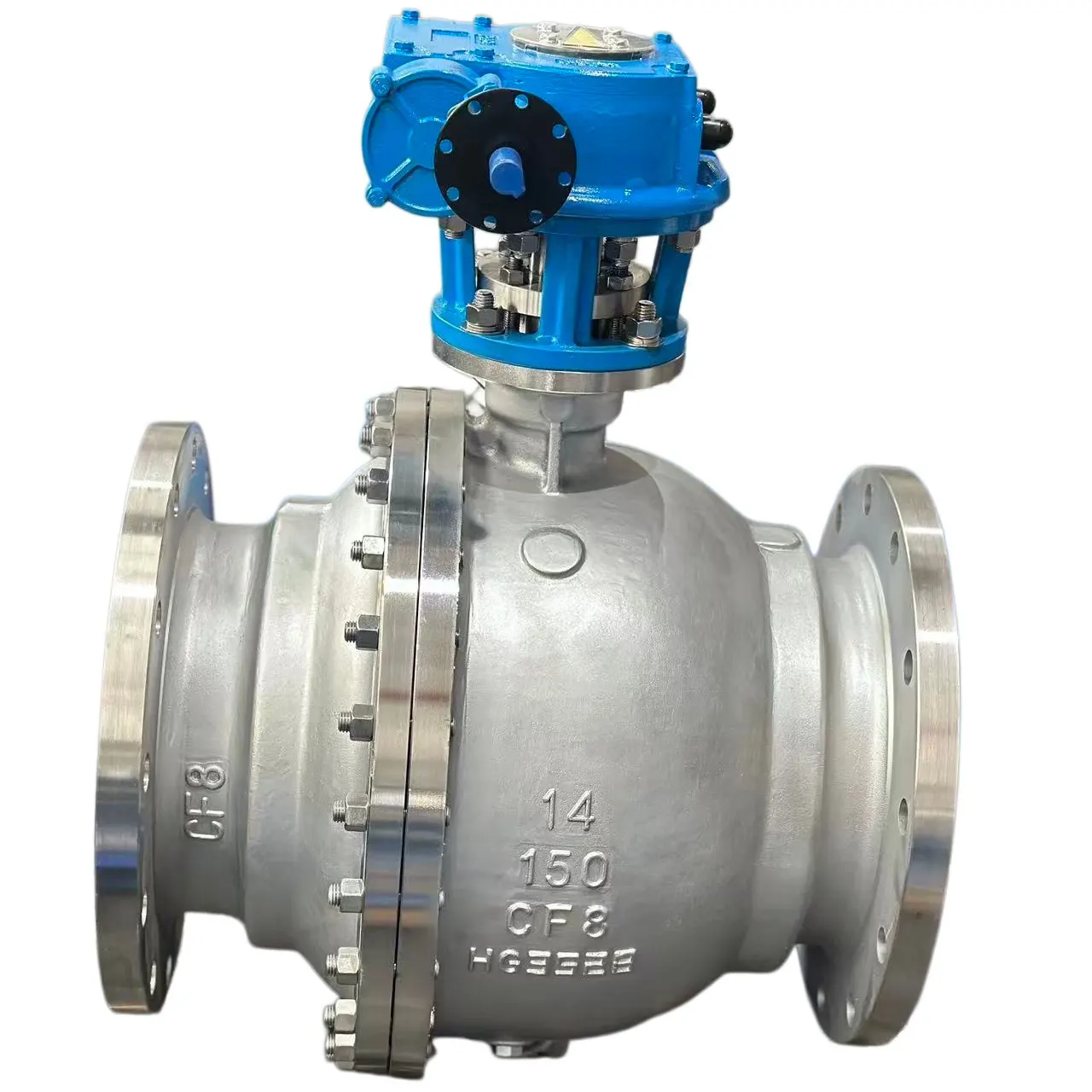

-სახელმძღვანელო: ჭიის გადაცემის ოპერატორი დიდი ბრუნვის მოთხოვნისთვის

- პნევმატური: ერთჯერადი/ორმაგი მოქმედების პნევმატური აქტივატორი, ლიმიტის გადამრთველით და სოლენოიდის სარქველით

- ელექტრო: ჩართვის-გამორთვის ტიპის ან მოდულაციური ელექტრული აქტივატორი დისტანციური ავტომატური მართვისთვის

-ჰიდრავლიკური/ელექტროჰიდრავლიკური გააქტიურება ხელმისაწვდომია სპეციალური მოთხოვნით

ყველა ამძრავი შეესაბამება ISO 5211 სამონტაჟო პლატფორმას.

აპლიკაციები

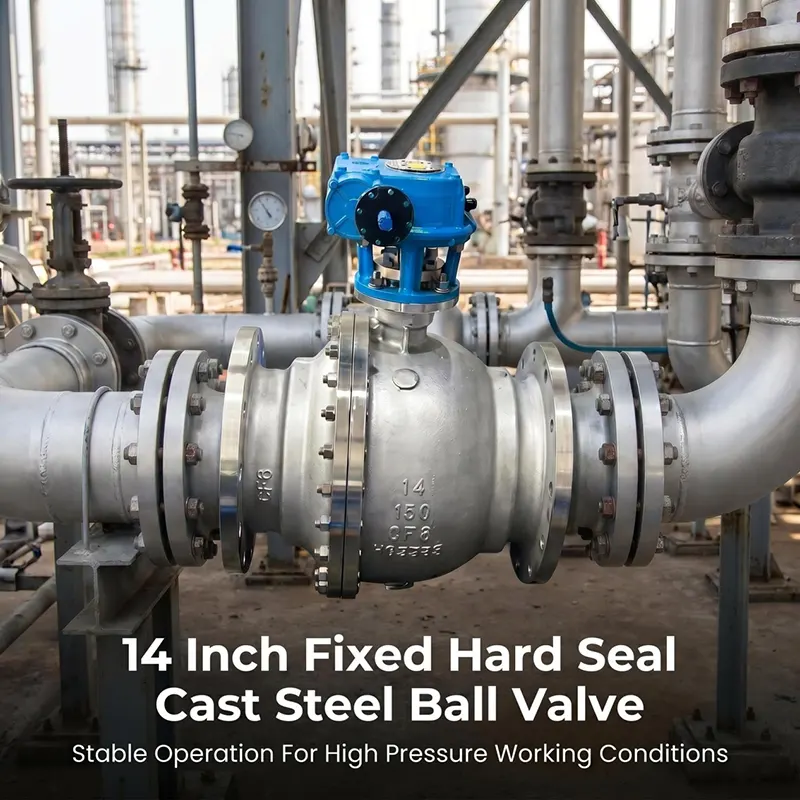

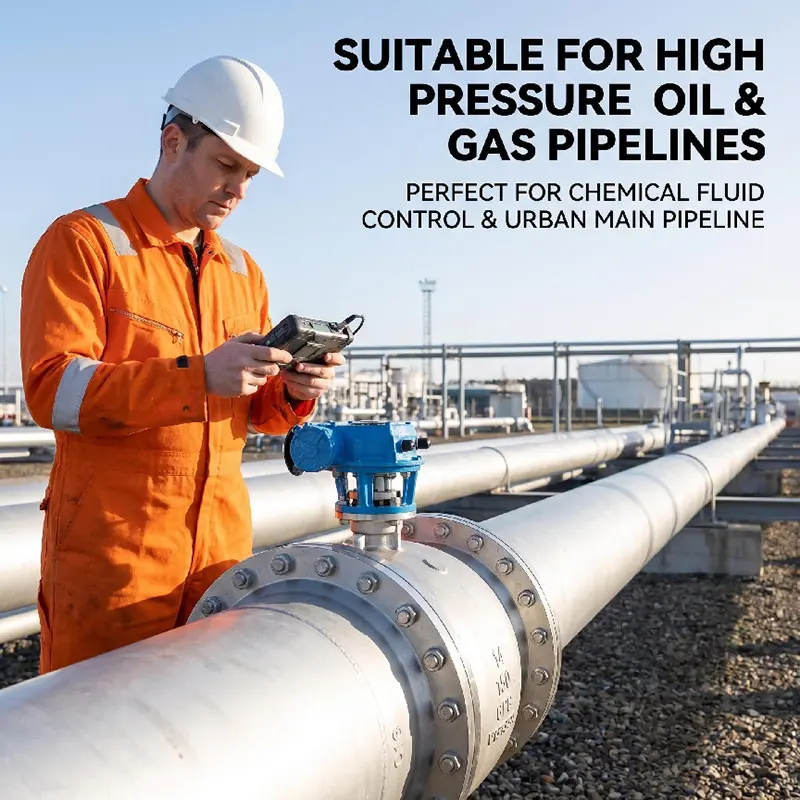

ფართოდ გამოიყენება თხევადი, გაზისა და კოროზიული საშუალების ჩართვისა და იზოლაციისთვის. ძირითადად გამოიყენება ნავთობისა და გაზის საქალაქთაშორისო მილსადენებში, ნავთობქიმიურ ქარხნებში, ქიმიურ გადამუშავებაში, ელექტროენერგიის წარმოებაში, წყლის დამუშავებაში, LNG და სხვა მძიმე სამრეწველო პროექტებში.

რატომ ავირჩიოთ ჩვენი უჟანგავი ფოლადის ფიქსირებული ბურთიანი სარქველი ყალბი ფლანგირებული ბურთის სარქველი?

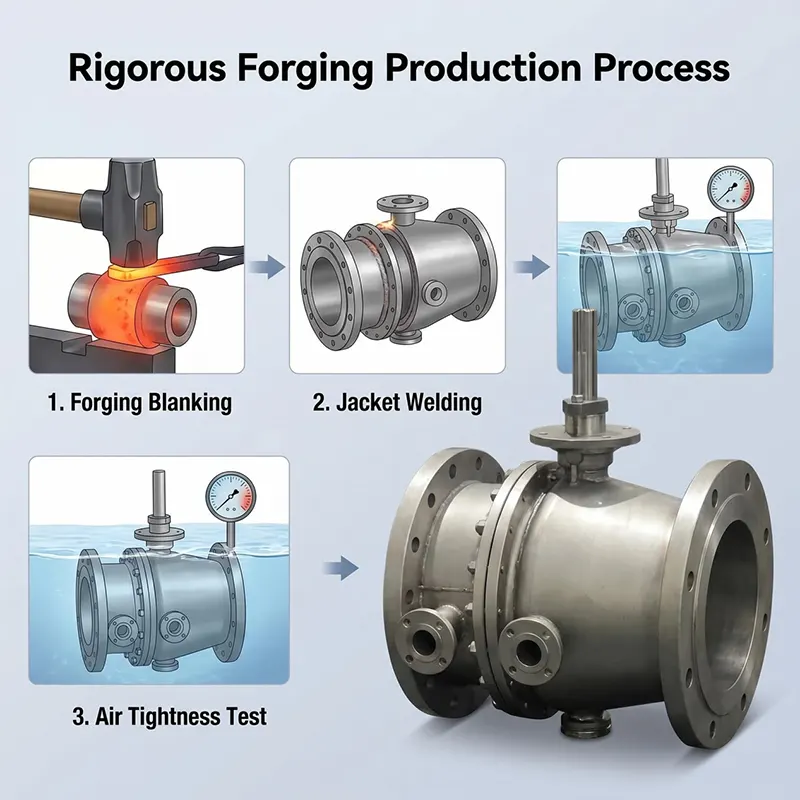

1. მიიღეთ სრული გაყალბების პროცესი, შიდა მასალა კომპაქტურია ჩამოსხმის ფოროვანი დეფექტების გარეშე, მოერგოს მაღალი წნევის მძიმე მილსადენს.

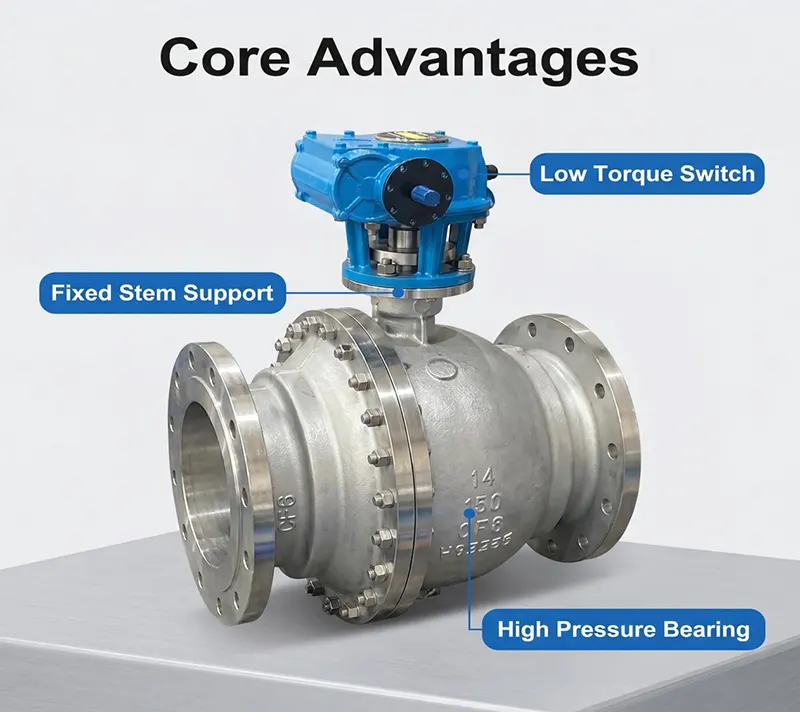

2. Trunnion ფიქსირებული ბურთის დიზაინი მნიშვნელოვნად ამცირებს სამუშაო ბრუნვას დიდი ზომის მაღალი წნევის სამუშაო პირობებისთვის.

3. მასალის შემომავალი მკაცრი შემოწმება, ყოველი სარქველი გადის სრულ ჰიდროსტატიკური და გაზის სავარძლის გაჟონვის ტესტს მიწოდებამდე.

4. რბილ-დალუქული და ლითონის მყარი დალუქვის ორი ვერსიის მხარდაჭერა სხვადასხვა ტემპერატურისა და საშუალო მოთხოვნების შესატყვისად.

5. ჩვენ გთავაზობთ სრულ ტექნიკურ მხარდაჭერას, ნახატების მიმოხილვას და გაყიდვების შემდგომ მითითებებს თქვენი პროექტისთვის.

შესყიდვის სახელმძღვანელო

გთხოვთ, მიუთითოთ შემდეგი ინფორმაცია მოთხოვნის გაგზავნისას:

1. ნომინალური ზომა და წნევის კლასი

2. სამუშაო საშუალო, ფაქტობრივი სამუშაო ტემპერატურა

3. ლუქის ტიპი: რბილი ლუქი ან ლითონის მყარი ბეჭედი

4. მუშაობის ტიპი (ჭიაყელა მექანიზმი / პნევმატური / ელექტრო და ა.შ.)

5. ფლანგების სტანდარტული და ფლანგის სახის ტიპი (RF / RTJ)

6. სპეციალური მოთხოვნა: ხანძარსაწინააღმდეგო, DBB ფუნქცია, ანტიკოროზიული მკურნალობა და ა.შ.

ჩვენი ინჟინერი შემოგთავაზებთ სათანადო წინადადებას თქვენი სამუშაო მდგომარეობის მიხედვით.

შეფუთვა და მიწოდება

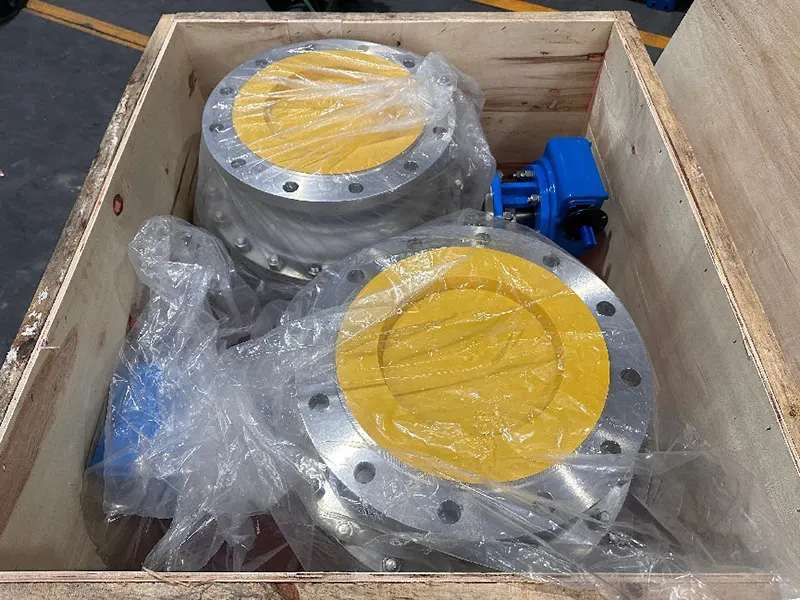

თითოეული სარქველი გაიწმინდება და დაცული იქნება შეფუთვამდე. სარქვლის პორტები დალუქულია პლასტმასის თავსახურებით, შიდა ღრუს სისუფთავის შესანარჩუნებლად. სარქველები შეფუთულია მყარი პლაივუდის ყუთებში, რომლებიც შესაფერისია საზღვაო ტვირთისთვის. ჩვენ მხარს ვუჭერთ EXW, FOB, CIF, DAP და სხვა სავაჭრო პირობებს. საქონლის მიტანა შესაძლებელია დანიშნულ საზღვაო პორტში ან საწყობში.

OEM და ODM

ჩვენ ვიღებთ OEM და ODM შეკვეთებს. ჩვენ შეგვიძლია მოვარგოთ კორპუსის მასალა, დალუქვის მასალა, ფლანგების სტანდარტი, სპეციალური გაფართოების ღერო, სპეციალური შეღებვა და ლოგოს მარკირება მომხმარებლის ნახაზის ან ტექნიკური მოთხოვნების შესაბამისად. მოქნილი MOQ პროექტის შეკვეთებისთვის.

ინსპექტირება და ტესტირება

თითოეული სარქველი გადის სრული დიაპაზონის შემოწმებას გადაზიდვამდე API 598 სტანდარტის მიხედვით.

- ნედლეულის შემომავალი შემოწმება: მასალის ქიმიური შემადგენლობის და მექანიკური თვისებების შემოწმება, მასალების მიკვლევადობის ჩანაწერი მოწოდებული.

- Shell-ის ჰიდროსტატიკური ტესტი: 1,5-ჯერ ნომინალური წნევა სარქვლის კორპუსისთვის და კაპოტისთვის.

- სავარძლის გაჟონვის ტესტი: 1.1-ჯერ შეფასებული წნევა, წყალი ან აზოტი.

- ვიზუალური შემოწმება, განზომილების შემოწმება, საღებავი და ზედაპირის დასრულება.

- მოწმის ტესტი მესამე მხარის ინსტიტუტის მიერ, როგორიცაა SGS, BV, მისაღებია კლიენტის მოთხოვნით.

- შესაძლებელია დოკუმენტების სრული კომპლექტი, მათ შორის MTC მასალის ტესტის სერტიფიკატი, ჰიდროტესტის ანგარიში, შესაბამისობის სერტიფიკატი.

ინსტალაციისა და მოვლის სახელმძღვანელო

- ინსტალაციამდე კარგად გაასუფთავეთ მილსადენი შედუღების წიდის, ქვიშისა და ნამსხვრევების გასასუფთავებლად, თავიდან აიცილოთ დალუქვის სახის დაზიანება.

- დაამონტაჟეთ სარქველი დინების სწორი მიმართულებით, დაჭიმეთ ფლანგების ჭანჭიკები ჯვარედინად და თანაბრად.

- არ დარჩეს სარქველი ნახევრად ღია მდგომარეობაში ხანგრძლივი შენახვის ან სამუშაო მდგომარეობის დროს.

- რეგულარული მუშაობისთვის, პერიოდულად აწარმოეთ სრული ინსულტის გახსნის დახურვის ციკლი, რათა თავიდან აიცილოთ ლუქის წებოვნება.

- შეამოწმეთ ფლანგური სახსარი, ღეროს შეფუთვა გარე გაჟონვისთვის ადგილის რუტინული შემოწმების დროს.

- შეცვალეთ ნახმარი ლუქის ნაწილები დაგეგმილი გამორთვის დროს; გამოიყენეთ შესატყვისი დალუქვის მასალა თქვენი სამუშაო გარემოსთვის.

- თუ დაყენებულია ამომრთველით, რეგულარულად შეამოწმეთ ამომრთველის ბრუნვის მომენტი, ლიმიტის გადამრთველის სტატუსი.

გაყიდვების შემდგომი მომსახურება

-საგარანტიო პერიოდი: 12 თვიანი გარანტია, დათვლილია გადაზიდვის დღიდან, წარმოების დეფექტების წინააღმდეგ.

- ჩვენ უზრუნველვყოფთ ტექნიკურ მხარდაჭერას ნახაზის მიმოხილვის, პარამეტრის დადასტურებისა და ოპერაციული მითითებების ჩათვლით.

-ჩვენი საინჟინრო გუნდი პასუხობს ტექნიკურ შეკითხვებს 24 სამუშაო საათის განმავლობაში.

- სათადარიგო ნაწილები (სავარძლები, შუასადებები, ღეროვანი შეფუთვა) ხელმისაწვდომია ხელახლა შეკვეთისთვის.

- ადგილზე ტექნიკური კონსულტაცია შეიძლება მოეწყოს ფართომასშტაბიანი პროექტის შეკვეთებისთვის.

შენიშვნა: გარანტია არ მოიცავს არასწორი ინსტალაციის, არასწორი ექსპლუატაციის ან არასათანადო საშუალო მდგომარეობის გამო მიყენებულ ზიანს.

დაკავშირებული რეკომენდირებული პროდუქტები

- მცურავი ბურთიანი სარქველი (2 ცალი / 3 ცალი უჟანგავი ფოლადის ბურთიანი სარქველი)

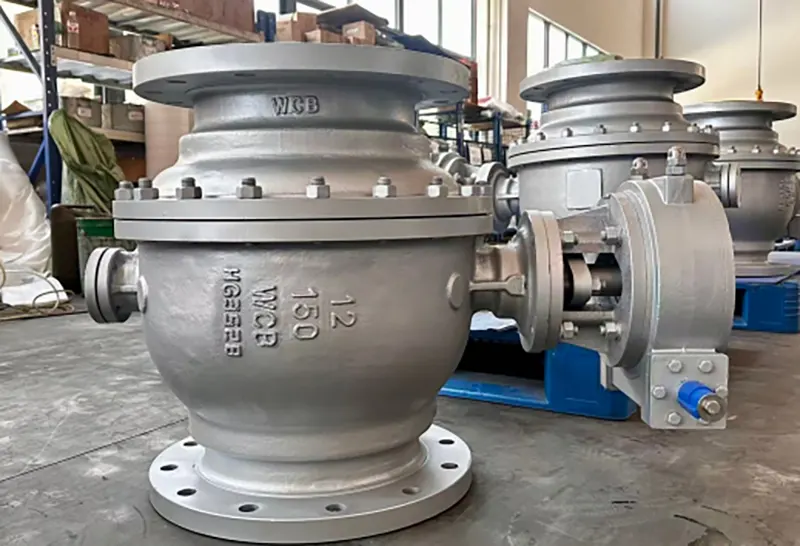

-WCB ნახშირბადოვანი ფოლადის ფიქსირებული საყრდენი ბურთულიანი სარქველი

- ქურთუკი იზოლირებული ფიქსირებული ბურთიანი სარქველი მაღალი სიბლანტის საშუალებისთვის

-ბურთიანი სარქველი პნევმატური/ელექტრული სრული ამძრავის ნაკრებით

-მეტალის მყარი დალუქული ფიქსირებული ბურთულიანი სარქველი მაღალი ტემპერატურის მომსახურებისთვის

ჩვენი ქარხნის სიძლიერე

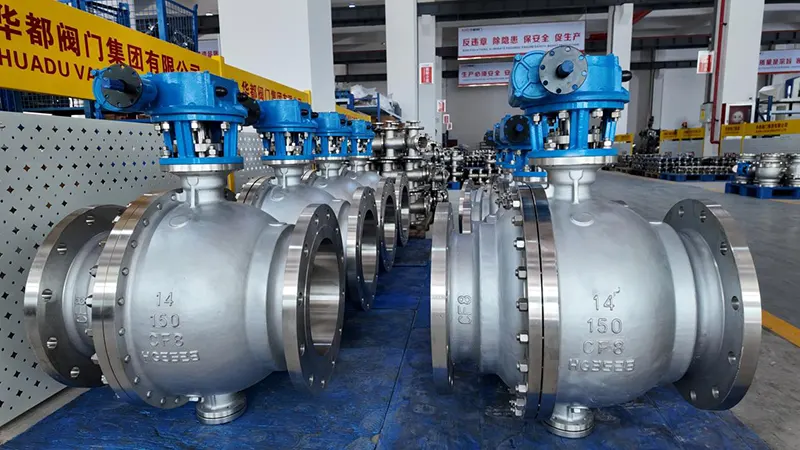

Huadu Valve Group მდებარეობს ვენჯოუ ჩინეთში, სპეციალიზირებულია სამრეწველო სარქველების დიზაინში, გაყალბებაში, დამუშავებასა და აწყობაში. ჩვენ ვფლობთ სრულ საწარმოო ხაზებს, მათ შორის გაყალბების საამქრო, CNC დამუშავების სახელოსნო, აწყობის სახელოსნო და დამოუკიდებელი ტესტის ლაბორატორია. ყველა კრიტიკული წარმოების პროცესი დასრულებულია სახლში, არ არის სრულად აუთსორსინგი. ჩვენ გვაქვს მდიდარი გამოცდილება საზღვარგარეთ ნავთობის გაზის, ნავთობქიმიური და წყალმომარაგების პროექტების შეკვეთებისთვის. ჩვენი პროდუქცია ექსპორტზე გადის სამხრეთ-აღმოსავლეთ აზიაში, ახლო აღმოსავლეთში, ევროპასა და სხვა რეგიონებში.

დარეკეთ გამოკითხვისთვის

გთხოვთ, გამოგვიგზავნოთ თქვენი სამუშაო პირობების დეტალური მოთხოვნები, მათ შორის ზომა, წნევა, საშუალო, ტემპერატურა, მუშაობის ტიპი და სპეციალური მოთხოვნები. ჩვენი ტექნიკური გუნდი შეაფასებს და მოამზადებს თქვენთვის ოფიციალურ შეთავაზებას. მივესალმები ნიმუშის შეკვეთას და მსხვილ პროექტთან თანამშრომლობას.
